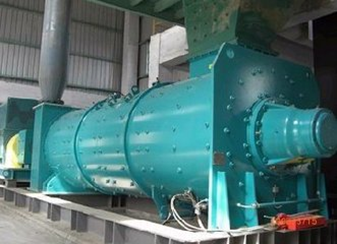

臥式強混攪拌機

強力混合機

工作原理

臥式強混攪拌機內部有一根高強度的攪拌軸，犁刀型攪拌葉片沿不同螺旋線分布安裝在攪拌軸上，臥式筒體內的攪拌葉片隨主軸旋轉使物料沿筒臂作徑向圓周湍動，物料沿線流經打散組，被高速旋轉的打散組葉片拋散，并不斷更疊、復合使物料在較短的時間達到混合均勻的目的。于此同時，攪拌葉片端部為傾斜形，在攪拌物料的同時推動物料向前運動，以此實現進出物料的連續性。該種攪拌機適用于多種粉狀小顆粒物料的拌勻，拌合強度大，能滿足大多固液混合工況，尤其是膠狀或粘性添加劑與粉料的混合工藝，廣泛應用于拌合要求高的連續生產線。

產品特點

1、臥式強混攪拌機由機殼筒體，攪拌機構，動力傳動機構組成。

2、機殼筒體為分層設計，外筒體使用鋼板卷制，筒體內部鋪襯耐磨層，耐磨層與筒體間使用螺栓連接；耐磨層使用耐磨鋼材制作，分塊安裝，當設備長時間使用內襯減薄后可通過更換耐磨層襯板后繼續使用延長設備使用壽命。

3、筒體上設計有觀察窗及清理檢修口，方便觀察筒內攪拌狀況及設備故障時清料，觀察窗和檢修口帶密封墊，鎖扣緊固，防止漏料。出料口設置手動插板門，可通過調整插板門開度調整物料停留時間，以達到控制混合均勻度的目的。

4、攪拌軸采用高強度后壁無縫管制作，兩端設計密封副，在筒體外部設置獨立軸承箱，密封可靠，避免灰塵進入軸承內部。

5、攪拌槳采用鑄鋼材料，一體化成型鑄造，在攪拌耙齒外緣，堆焊耐磨材料，提升端部硬度和耐磨性能，延長攪拌齒使用壽命。攪拌齒與主軸采用螺栓連接，主軸上焊接定位連接塊，確保攪拌齒位置準確，方便更換。

6、攪拌槳分犁刀形主體及中間飛刀結構，筒內均布的犁刀在高速運轉時對物料除了軸向分散以外，還可帶動物料沿圓形簡體作圓周流動，中間的飛刀起到輔助混合和對結塊料分散解聚的作用。

7、攪拌機的動力由變頻電機配套硬齒面斜齒輪減速機提供，減速機出口使用齒式聯軸器連接主軸。動力傳動裝置結構緊湊，傳遞扭矩大。

設備參數表

現場案例
