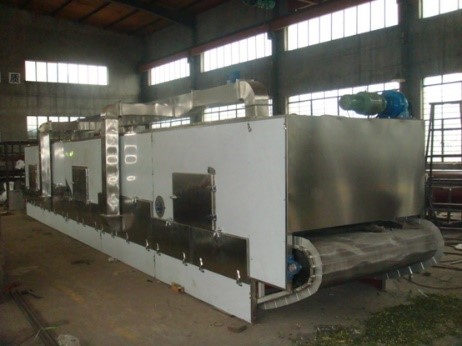

網帶式烘干機

組成

網帶式烘干機主要有機頭、烘干段、機尾、 網帶、傳動裝置、進風管、出風管、風機（熱風 源另置）等組成。

結構原理

網帶烘干機是一種由電加熱、蒸汽加熱、熱風加熱進行加熱的批量、連續式生產，利用鋼網作為傳輸帶運載物料進行連續烘干的干燥設備。

 應用領域

該設備可廣泛用于冶金、建材、陶瓷、化工等行業，并且網帶式烘干機也是食品和蔬菜進行干燥加工的理想設備。

網帶式烘干機是利用鋼網作為傳輸帶運載物料進行連續烘干的干燥設備，適宜流水作業。由于傳輸帶是網狀，所以特別適用于透氣較好的片狀、條狀、顆粒狀物料的干燥，對濾餅類的膏狀物料也可通過造粒機或擠條機制成型后進行干燥，（如：煤塊、各種礦粉成型快、食品、蔬菜等）。本機可以和其他設備配套使用，也可以單獨使用。

產品特點

1、網帶透氣性能好，停留時間可任意調節。

2、干燥面積大，干燥強度大。

3、采用復式布風循環結構，熱風均勻，不存在偏干現象。

4、分為若干單元，每個單元可單獨控制循環回路。

5、運行穩定可靠、使用方便、維護簡單。

6、投資小、干燥速度快、蒸發強度高。

7、標準化生產，可根據產量增加段數，安裝維修方便。

8、干燥參數調節方便，如可以調節熱空氣量、加熱溫度、物料停留時間等，使用彈性大，適應面廣。

9、熱空氣循環利用，溫度均衡，高度節能。

10、設備運轉平穩，物料不易破損。

11、熱源選取有多樣性，可電加熱、導熱油加熱、熱風加熱等。

設備參數表

產品案例

翻板式烘干機

原理結構

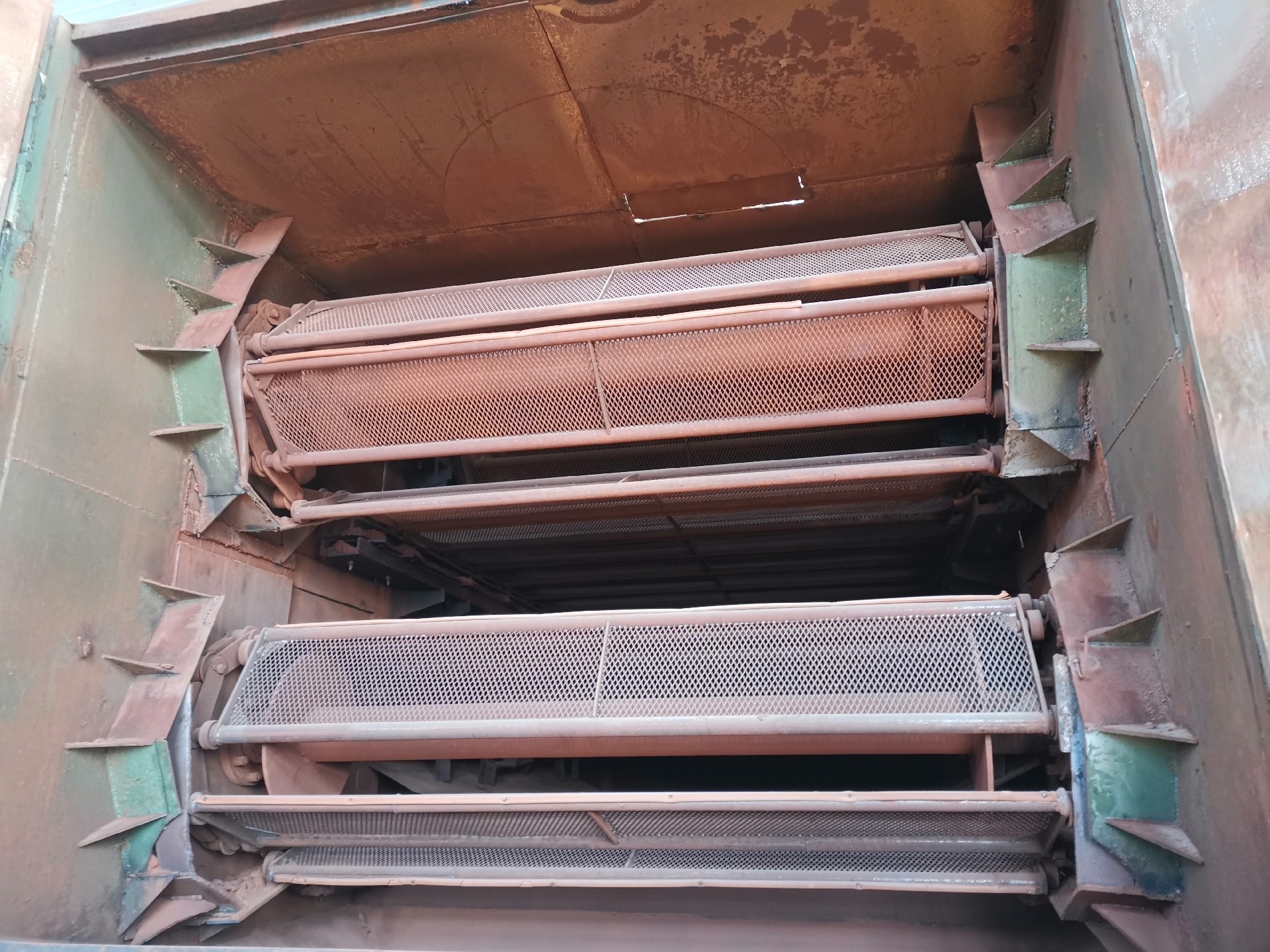

翻板烘干機是一種基于雙向輸送原理的烘干設備機，是一種用途廣泛，適應性強的連續自動烘干機。具有占地面積小，烘干效率高等特點。含水份物料由烘干機尾部經進料斗流入烘干機上層?xùn)虐澹M(jìn)料斗對物料有緩沖和布料作用，物料經柵板平穩運行到烘干機頭部，由翻板機構流入下層，再送回機尾，如此往復，物料在熱風烘烤下，逐步烘干，由尾部排出。熱風可根據用戶條件進行配置，如獨立熱風爐、熱煙氣等。

組成

翻板烘干機由七大部件組成：

(1)、上料輸送機；(2)、烘箱；(3)、變速傳動系統；(4)、送風 裝置；（5）、熱空氣發生裝置；（6）、定時排濕系統；（7）、微機控制系統(溫濕度、風量、轉速控制)。

產品特點

1、導軌采用輕軌組合結構，根據物料特性及布料特點進行優化設計，可確保其直線度與強度，且鏈輪運行阻力小，由導軌配合完成的翻板機構，可確保翻板傾翻自如。

2、鏈輪采用自動張緊裝置，鏈板運行平穩，配合良好的導軌可有效解決掉鏈、卡鏈、跑偏等現象。

3、翻板選用耐熱鋼沖成網孔狀，具有強度高，不易變形，透氣性好。翻板兩側連接鏈條滾輪，可確保兩側滾輪同軸且方便拆卸與安裝。

4、鏈板根據工況特點選用電磁調速或變頻調速傳動，可根據需要調節運轉速度，控制烘干時間。

 5、設有防火裝置，窯頭、窯中、窯尾分別裝有測溫裝置并可數字顯示，便于掌握和控制窯內溫度，煙道進風口設有煙閘門，一旦機械出現故障，可立即隔斷熱源，防止起火。

6、根據物料初水份及物料的特點，采用上進風或?qū)娱g布風，熱風分布均勻，并有效防止物料因急劇受熱而產生龜裂、爆裂，從而提高物料質量并減少破損率。

7、根據物料水分及熱風溫度等條件合理選擇負壓引風或正壓鼓風。

8、設備下部配置專用清理設備，并把塵粒導出，從而減少使用強度及設備故障。

 說明

1、該設備屬于非標設備，其外形尺寸與以下因素有關：

    （1）熱風溫度及濕度，以及熱風發生的方式

    （2）工藝接口考慮，是一端進、出料還是一端進料另一端出料

    （3）是否需要粉料清理裝置

    （4）根據用戶的場地情況，設備的高低、長寬均可變化

    （5）窯體的結構形式

2、設備的動力參數是與物料特性，工況特點以及布置形式有關的。

3、該設備需要做技術交流后才能確定方案。

產品案例
